VOCレス×UV硬化「無溶剤ハードコートのご提案」
環境への配慮が求められる今、有機溶剤（VOC）を使用しないハードコートのお問い合わせをいただくことがあります。今回は、ニデックでラインアップしている有機溶剤（VOC）を使用しないハードコート「無溶剤ハードコート」をご紹介させていただきます。環境や人体への負荷を低減。また、UV照射により瞬時に硬化するため、生産効率の向上と高品質な仕上がりを両立します。
環境に配慮したUV硬化型のハードコートをご検討される際のご参考にしていただければと存じます。
1. 特長
有機溶剤（VOC）・CO２排出削減効果
有機溶剤（VOC）レス化により、環境・人体への影響を軽減します。
また、溶剤レス＝乾燥レスで、CO2排出量の削減に貢献できることになります。

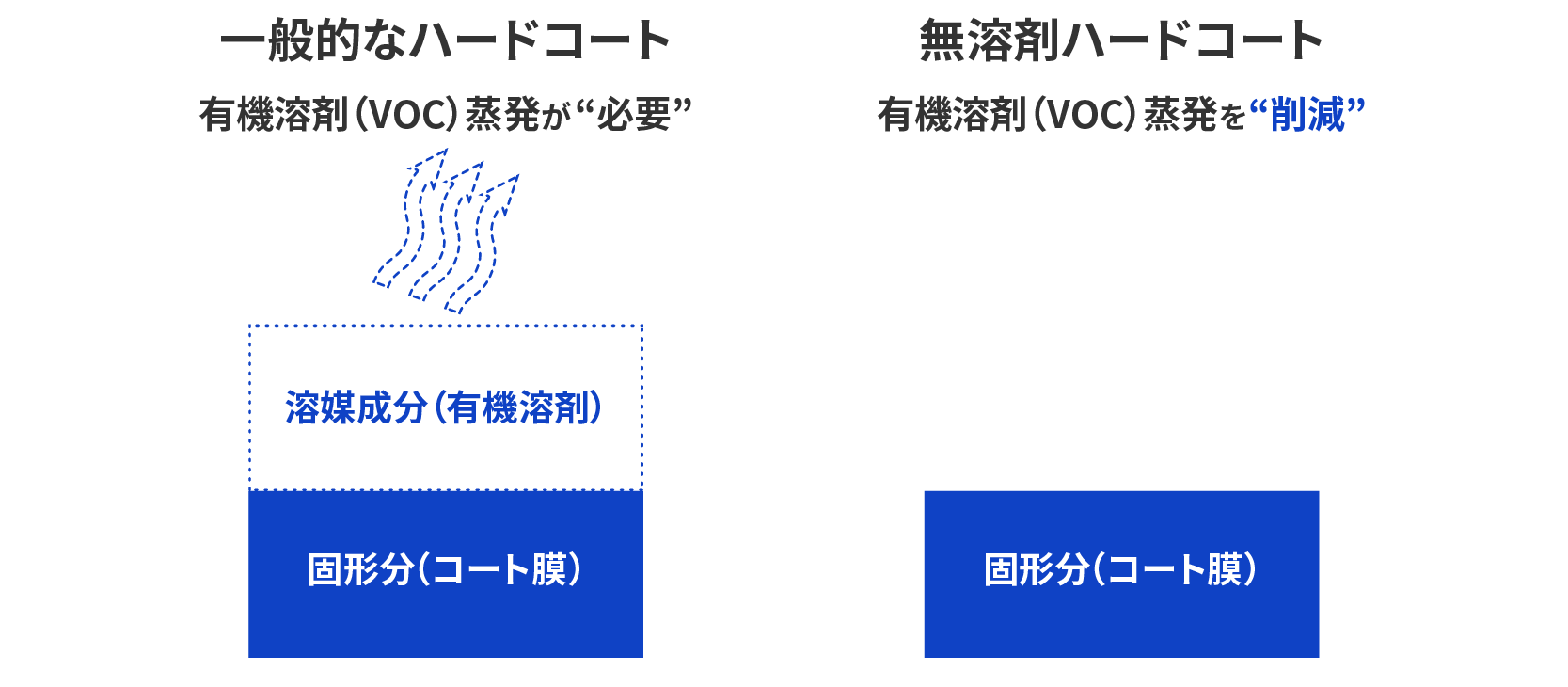

| 一般的なハードコートの構成を溶媒成分（有機溶剤）50%・固形分50%とすると、 無溶剤ハードコートは溶媒成分（有機溶剤）50％を削減。 |
容積約50％削減で、輸送コストも削減
無溶剤ハードコートは溶剤レスのため、溶剤分の容積をカットできます。
一般的なハードコートと比べて容積を約半分に抑えられるため、輸送コストの削減にもつながります。
UV 硬化による高生産性
UV照射により数秒程度で瞬時に硬化するため、常温硬化・熱硬化型のハードコート剤に必要な乾燥時間が不要となり、作業時間の短縮が可能となります。
高い透明度で美しい仕上がり
クリアハードコートで透過率も高く、基材の素材感やデザインを損ないません。
また、レベリング性も良く、一般的な有機溶剤タイプのハードコート剤と同様の外観を実現します。
2. 特性
| 項目 | 試験条件 | 結果 | |||
| PMMAシート 2 mm |
PETフィルム 100 μm |
||||
| 膜厚 | - | 10μm | 20μm | 10μm | 20μm |
| 透過率 | JIS K 7361-1（ヘイズメーター「日本電色工業製NDH5000」にて測定） | 92.2% | 92.1% | 91.6% | 91.7% |
| ヘイズ | JIS K 7136（ヘイズメーター「日本電色工業製NDH5000」にて測定） | 0.2% | 0.2% | 0.7% | 1.0% |
| 屈折率 | 反射率測定（オリンパス社製USPM-RUⅢ）から算出 | 1.50-1.51 | 1.50-1.51 | 1.50-1.51 | 1.50-1.51 |
| 密着性 | クロスハッチセロハンテープ剥離法（3回） | 異常なし | 異常なし | 異常なし | 異常なし |
| 鉛筆硬度 | JIS K5600-5-4（荷重750 g） | 4H | 6H | 2H | 2H |
| 擦傷性 | スチールウール#0000, 500 g荷重 100往復 | キズ0本 | キズ0本 | キズ0本 | キズ0本 |
| 接触角 | θ/2法による | 105°(水) | 105°(水) | 105°(水) | 105°(水) |
塗工方法：バーコーター
加熱条件：加熱なし、セッティング３分
硬化条件：高圧水銀ランプ 80 W/cm、積算光量 1000 mJ/cm2
※ 特性は参考値であり、保証値ではありません
3. 液性状
| 項目 | 試験条件 |
| 粘度（25℃） | 60－100 mPa・s |
| 外観 | 淡黄色透明液体 |
| 固形分 | 約100% |
| 安定性 | 室温3カ月粘度変化無し |
| 想定塗工方法 | スプレー, スリットダイ, フロー, グラビア, インクジェット |
4. 用途例
床面など
|
 |
 |
 |
その他
|
 |
 |
 |
5. お問合せ
有機溶剤レス×UV硬化の無溶剤ハードコートは、高耐久性と生産性を両立できる、環境配慮型のコーティング剤です。
VOC規制への対応や作業環境の安全性が重視される分野で、有力な選択肢として注目されています。
ご要望やご相談などございましたら、お気軽にお問合せください。弊社で検討の上、ご要望に適したご提案をさせていただきます。
※全ての画像はイメージです。
関連リンク
